【建議收藏】消防工程符號圖例大全

看任何一份圖紙都要先學會看圖例，不同的設計可能圖例不一樣，看消防工程圖首先要仔細看清楚總平面圖，各建筑要分清楚，再看清楚前面的圖紙?jiān)O(shè)計說明和圖例，其中有各種符號標示，然后看系統圖，這是相對比較難的，多花點時間就行，最后各層消防平面圖就自然而然能看下去了，并掌握識圖的基本知識，最新國家標準圖形符號，了解這些符號的意義，按照所說的方法去看，看清楚仔細分析，應該就能快速看明白了。

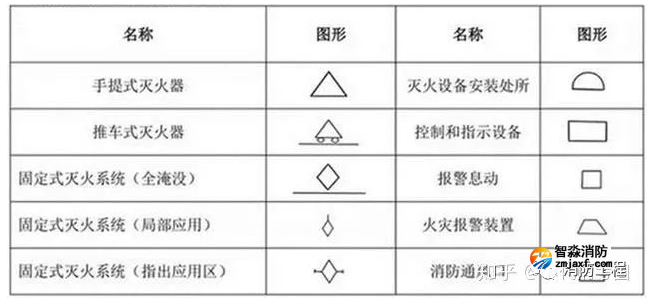

基本符號表示消防設備類別，下表是常見的基本符號：

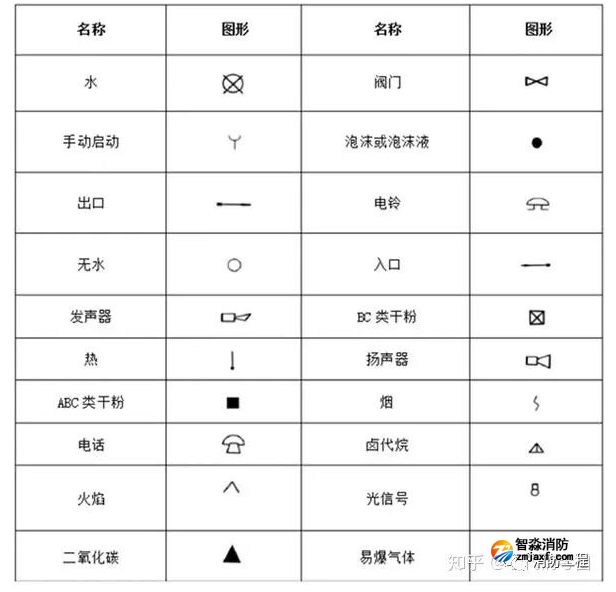

消防工程輔助符號：

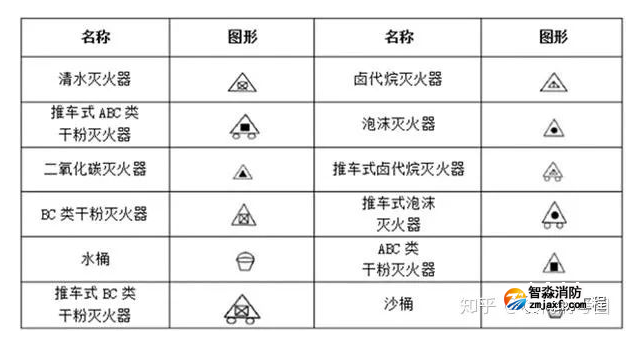

消防工程滅火器符號：

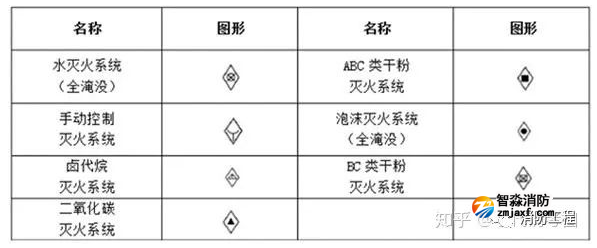

消防工程固定滅火器系統符號：

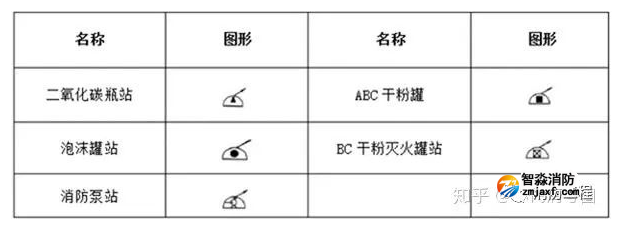

消防工程滅火設備安裝處符號：

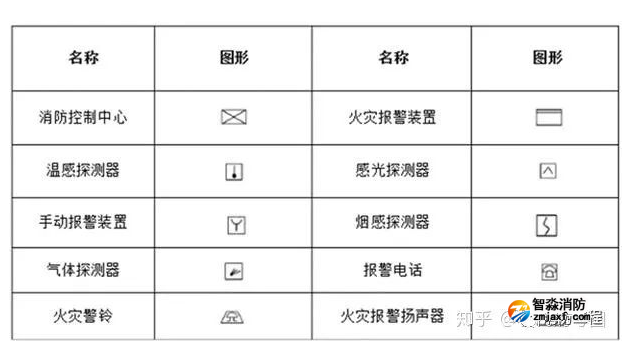

消防工程自動報警設備符號：

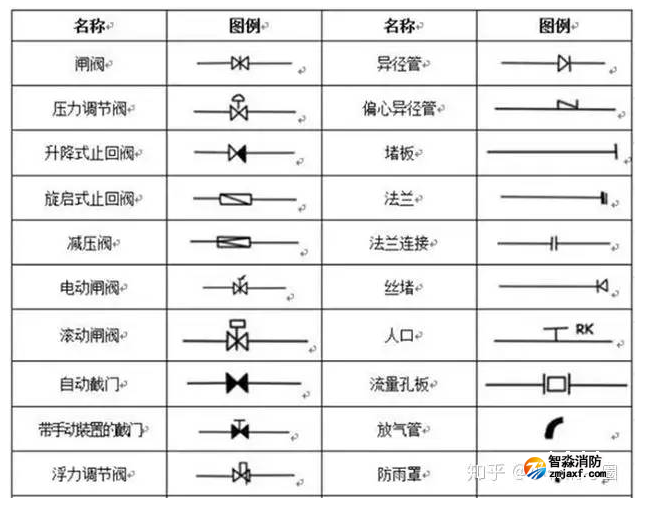

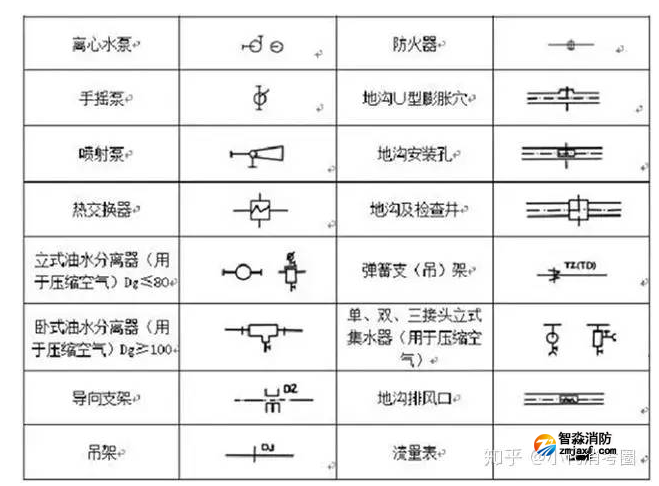

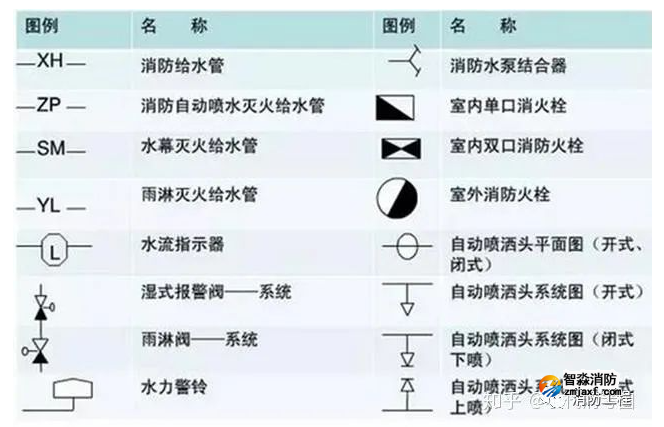

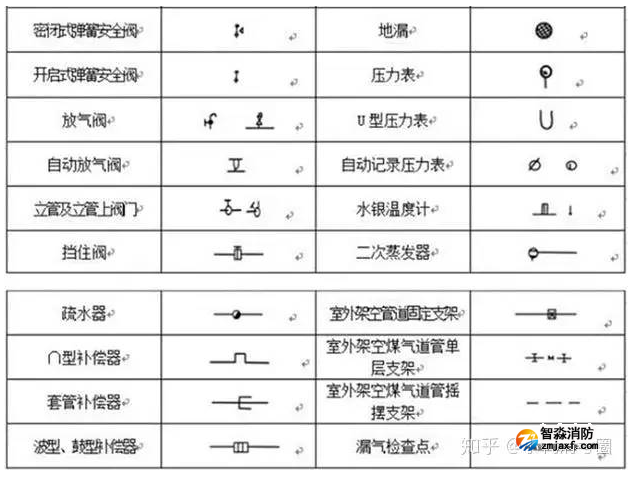

消防管道及配件符號：

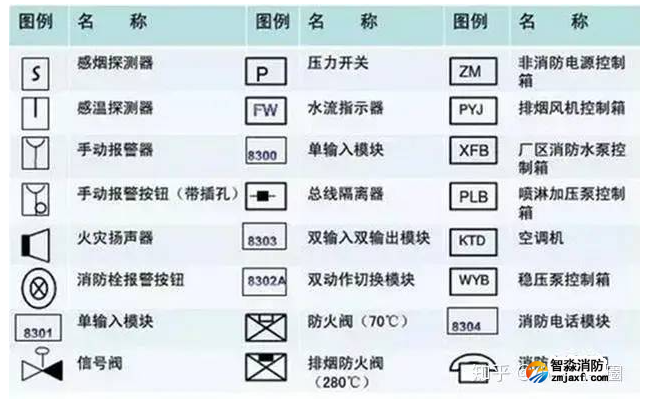

火災報警系統圖例：
