氣體滅火系統驅動裝置設置

一、問題描述及原因分析

1．問題描述

1）電磁驅動裝置驅動器電氣連接線安裝不規范；【圖示1】

2）氣動驅動裝置啟動管道安裝固定不符合要求，組合分配系統啟動管道中用于控制開啟鋼瓶數量的氣體單向閥方向裝反，造成滅火劑鋼瓶開啟數量錯誤；

3）設置驅動氣瓶的氣體滅火系統，驅動氣體控制管路上未安裝低泄高封閥；

4）滅火劑鋼瓶或啟動鋼瓶閥門安全防護機構未拆除。【圖示2】

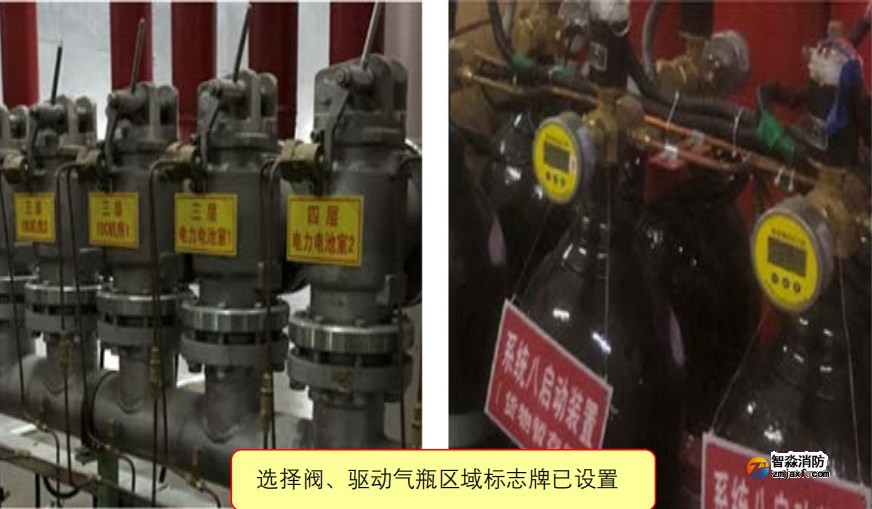

圖示1

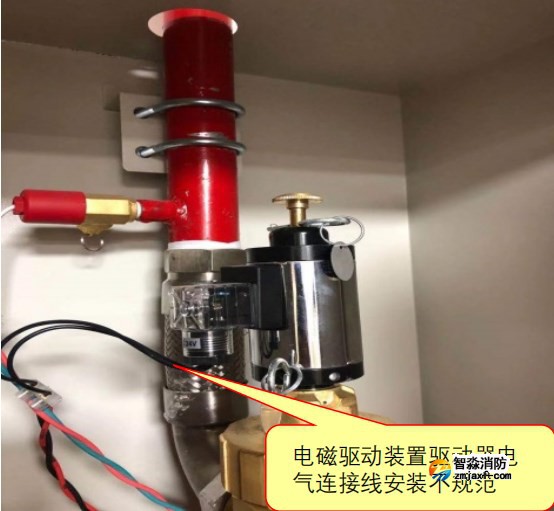

圖示2

2．原因分析

施工人員對氣體滅火系統不熟悉，對規范要求理解不夠，因此，未能按照設計圖紙和規范要求正確安裝。

二、規范要求及正確做法

1．規范要求

☆《氣體滅火系統施工及驗收規范》(GB 50263-2007)第5.4.3條【圖示3】、第5.4.4條【圖示4】、第5.4.5條【圖示5】、第5.4.6條、第7.3.6條?！緢D示6】

☆《氣體滅火系統及部件》(GB 25972-2010)第5.17.1條。

2．正確做法

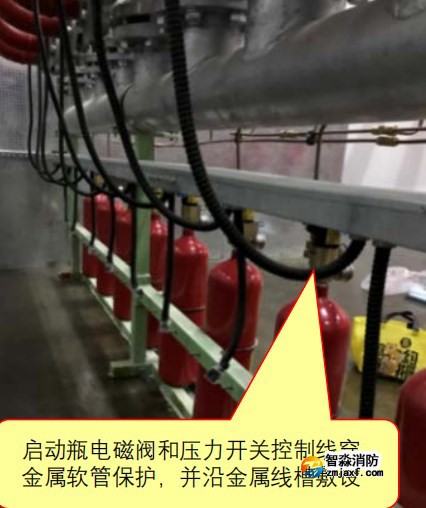

圖示3

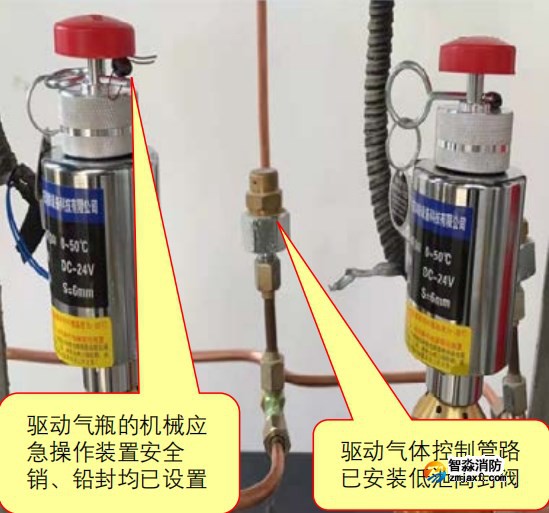

圖示4

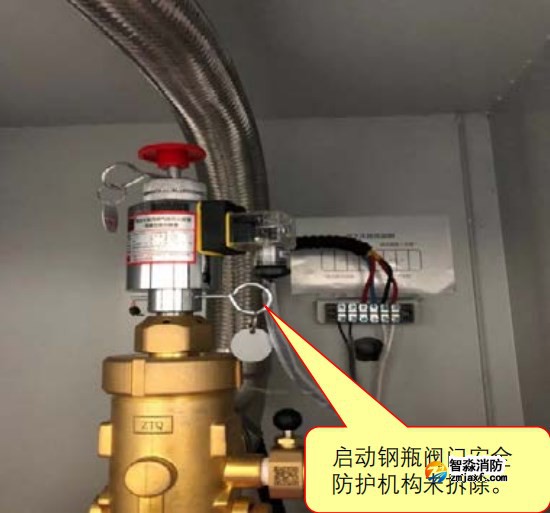

圖示5

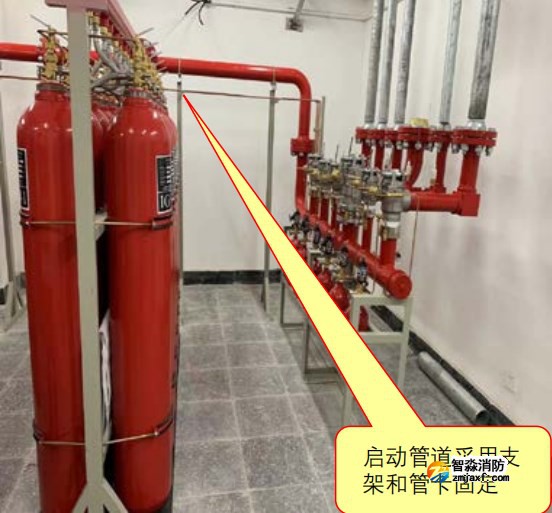

圖示6

三、應對措施及防治指南

1．電磁驅動裝置驅動器的電氣連接線應沿固定滅火劑儲存容器的支、框架或墻面固定；

2．驅動氣瓶上應有標明驅動介質名稱、對應防護區或保護對象名稱或編號的永久性標志，并應便于觀察；

3．氣動驅動裝置的豎直管道應在其始端和終端設防晃支架或采用管卡固定；水平管道應采用管卡固定。管卡的間距不宜大于0.6 m。轉彎處應增設1個管卡；

4．驅動氣瓶和選擇閥的機械應急手動操作處，均應有標明對應防護區或保護對象名稱的永久標志。驅動氣瓶的機械應急操作裝置均應設安全銷并加鉛封，現場手動啟動按鈕應有防護罩；

5．驅動氣體控制管路上應安裝低泄高封閥。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《氣體滅火系統施工及驗收規范》(GB 50263-2007)

第5.4.3條 電磁驅動裝置驅動器的電氣連接線應沿固定滅火劑儲存容器的支、框架或墻面固定。

檢查數量：全數檢查。

檢查方法：觀察檢查。

第5.4.4條 氣動驅動裝置的安裝應符合下列規定：

1驅動氣瓶的支、框架或箱體應固定牢靠，并做防腐處理。

2驅動氣瓶上應有標明驅動介質名稱、對應防護區或保護對象名稱或編號的永久性標志，并應便于觀察。

檢查數量：全數檢查。

檢查方法：觀察檢查。

第5.4.5條 氣動驅動裝置的管道安裝應符合下列規定：

1管道布置應符合設計要求。

2豎直管道應在其始端和終端設防晃支架或采用管卡固定。

3水平管道應采用管卡固定。管卡的間距不宜大于0.6 m。轉彎處應增設1個管卡。

檢查數量：全數檢查。

檢查方法：觀察檢查和用尺測量。

第5.4.6條 氣動驅動裝置的管道安裝后應做氣壓嚴密性試驗，并合格。

檢查數量：全數檢查。

檢查方法：按本規范第E.1節的規定執行。

第7.3.6條 驅動氣瓶和選擇閥的機械應急手動操作處，均應有標明對應防護區或保護對象名稱的永久標志。

驅動氣瓶的機械應急操作裝置均應設安全銷并加鉛封，現場手動啟動按鈕應有防護罩。

檢查數量：全數檢查。

檢查方法：觀察檢查、測量檢查。

《氣體滅火系統及部件》(GB 25972-2010)

第5.17.1條 設置要求

組合分配系統的集流管上應安裝低泄高封閥。

驅動氣體控制管路上應安裝低泄高封閥。
