一、問題描述及原因分析

1．問題描述

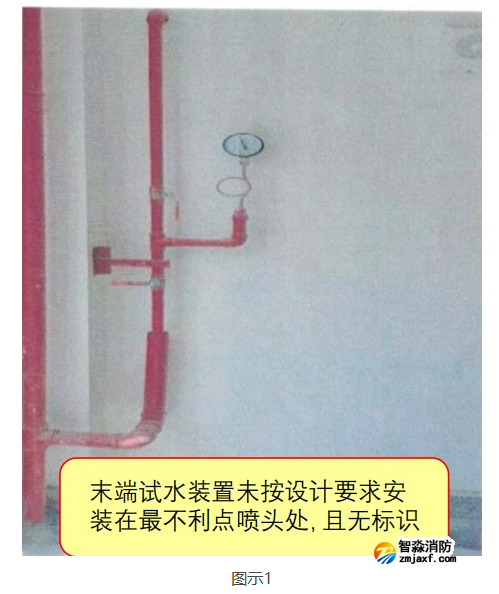

1）噴淋末端試水裝置未按設計要求安裝在系統最不利點灑水噴頭處，或其他噴淋分區未按設計要求安裝相應的試水閥；【圖示1】

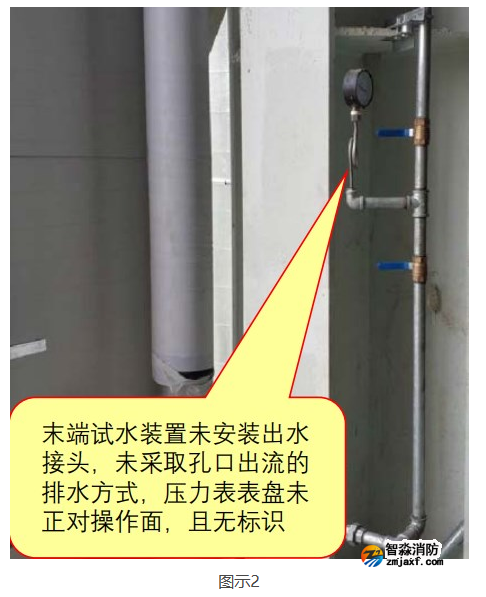

2）噴淋末端試水裝置缺少壓力表、表閥或試水接頭等組件；【圖示2】

3）噴淋末端試水裝置未采取孔口出流的方式排入排水管道；【圖示2】

4）報警閥組噴淋分區內存在不同流量系數的噴頭時，選用流量系數較大的試水接頭；

5）末端試水排水立管管徑小于75mm；

6）末端試水裝置和試水閥安裝在隱蔽或空間狹窄的部位，壓力表表盤未正對操作面，且未設置標識，不方便檢查和試驗?！緢D示3】

2．原因分析

1）建設單位為了便于使用，要求施工單位將末端試水裝置設置在廁所內，便于排水，而不置在最不利點處，這樣就導致無法真正測出最不利點的壓力值；

2）部分末端試水裝置的排水設施排水量小于試驗閥的泄水閥的泄水量或者干脆不設排水設施，試驗閥開啟后便會造成“水災”，為消防設施的定期保養、維護埋下隱患，以至于無法進行放水試驗；

3）施工單位將末端試水裝置安放在走廊、房間或廁所的吊頂內，試水極不方便；

4）施工單位對末端試水裝置的設置與安裝不清楚細節，常常把末端試水裝置與每樓層的放水裝置混淆，兩者功能不盡相同。

二、規范要求及正確做法

1．規范要求

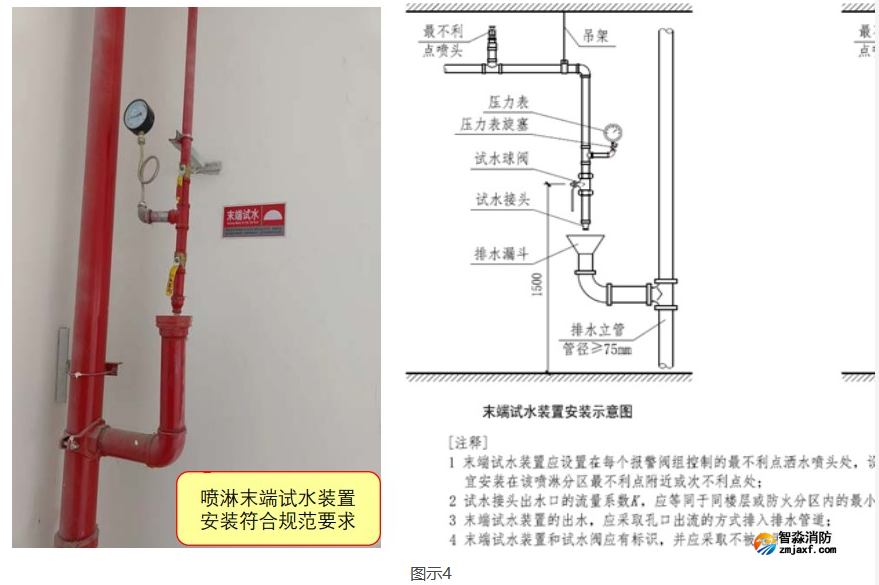

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第6.5.1條、第6.5.2條、第6.5.3條。【圖示4】

☆《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)第5.4.5條。

2．正確做法

三、應對措施及防治指南

1．在每個報警閥組控制的最不利點灑水噴頭處設置末端試水裝置，系統末端試水裝置應嚴格按照標準圖集安裝；

2．末端試水裝置及試水閥應有標識，并采取不被他用措施。
