一、問題描述及原因分析

1.問題描述

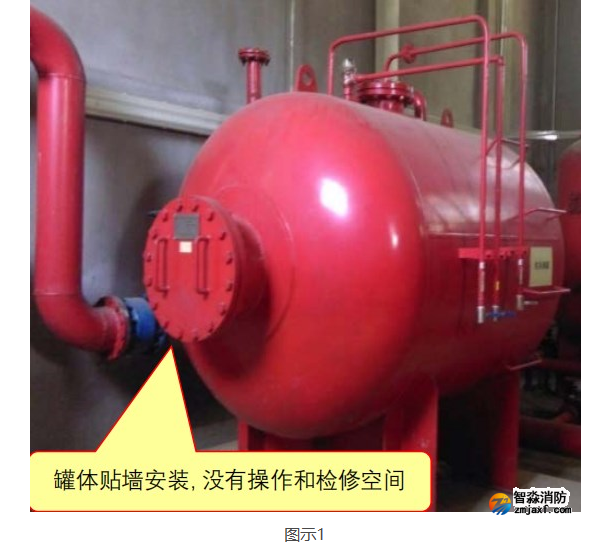

1）泡沫液儲罐貼墻安裝，裝置最主要的操作控制閥門位于貼墻一側，無法正常操作和檢修；【圖示1】

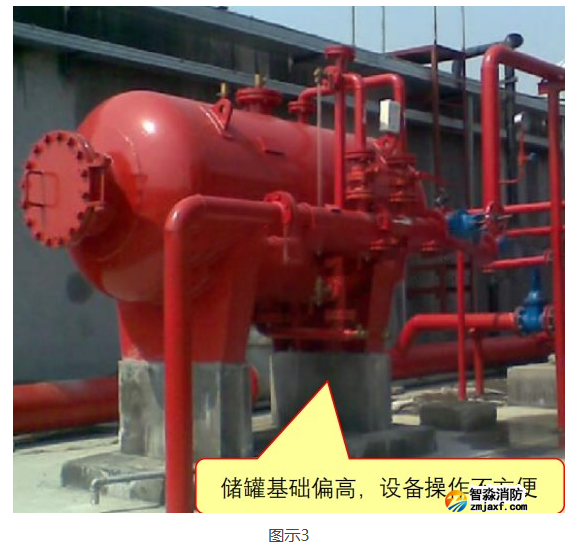

2）泡沫液儲罐基礎偏高，導致罐體上閥門、儀表距地偏高，操作檢修非常困難?！緢D示2】

2．原因分析

1）泡沫設備間安裝空間狹小，無法保證足夠的操作、檢修空間；

2）泡沫設備間進戶給水管的預留位置不合理，為滿足比例混合裝置安裝方向要求，施工單位將設備主要操作面設在貼墻一側；

3）施工單位未對泡沫設備間的布置進行深化設計；

4）施工圖紙中未明確泡沫罐基礎具體做法，現場基礎澆筑不合理；

5）施工單位在深化設計中，其基礎高度設計未考慮設備操作、檢修等方面的要求；

6）施工單位的施工方案考慮不周，當泡沫罐安裝就位時發現設備間內無法調轉罐體方向，因此，采取了不規范的安裝方式。

二、規范要求及正確做法

1．規范要求

☆《泡沫滅火系統技術標準》(GB 50151-2021)第9.3.10條。【圖示3】【圖示4】

2．正確做法

三、應對措施及防治指南

1．施工圖設計時，應在泡沫設備間為泡沫比例混合裝置留有足夠的安裝空間；

2．施工單位在泡沫設備間施工前，應詳細復核設備安裝尺寸空間，對設備間平面布置進行深化設計，確保儲罐周圍留有滿足檢修需要的通道，其寬度不宜小于0.7m，且操作面不宜小于1.5m；

3．施工單位在泡沫罐移入設備間前，應充分考慮搬運(或吊裝)方案，確保設備按深化設計要求一次性安裝就位，避免罐體在設備間內二次移位、調轉安裝方向的操作；

4．泡沫罐基礎的做法應在設計中明確，其設置高度應考慮設備操作、檢修的方便性；

5．施工單位應嚴格按照施工圖設計澆筑泡沫儲罐基礎，施工圖不明確時，需進行深化設計，深化設計圖紙應經設計單位批準后方可施工；

6．當泡沫液儲罐尺寸較大，罐體上控制閥距地面高度大于1.8m時，可在操作面處設置操作平臺或操作凳等輔助設施。

 來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《泡沫滅火系統技術標準》(GB 50151-2021)：

第9.3.10條 泡沫液儲罐的安裝位置和高度應符合設計要求。儲罐周圍應留有滿足檢修需要的通道，其寬度不宜小于0.7m，且操作面不宜小于1.5m；當儲罐上的控制閥距地面高度大于1.8m時，應在操作面處設置操作平臺或操作凳。儲罐上應設置銘牌，并應標識泡沫液種類、型號、出廠日期和灌裝日期、有效期及儲量等內容，不同種類、不同牌號的泡沫液不得混存。

檢查數量：全數檢查。

檢查方法：尺量和觀察檢查。
