火災自動報警系統的監視線路狀態電阻安裝位置有什么要求？

一、問題描述及原因分析

1．問題描述

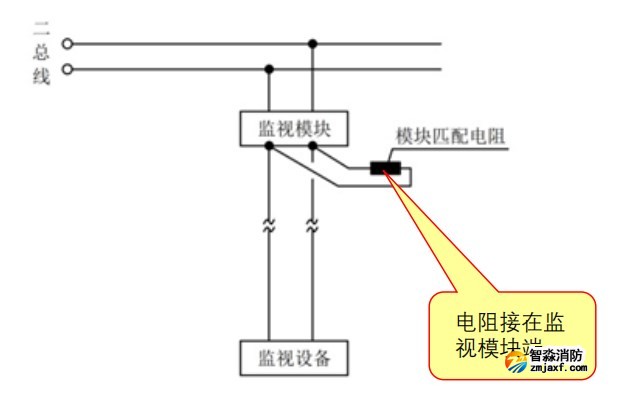

把火災自動報警系統的監視線路狀態電阻直接安裝在模塊端子處。【圖示1】

圖示1

2．原因分析

1）施工單位搶工期，圖方便，未靠近連接部件安裝終端電阻，嚴重降低施工質量；

2）施工單位故意掩飾模塊與連接部件的線路缺陷，無法檢測出連線部件之間的實際情況。

二、規范要求及正確做法

1．規范要求

☆《火災自動報警系統施工及驗收標準》(GB 50166-2019)第3.3.17條第4款?！緢D示2】

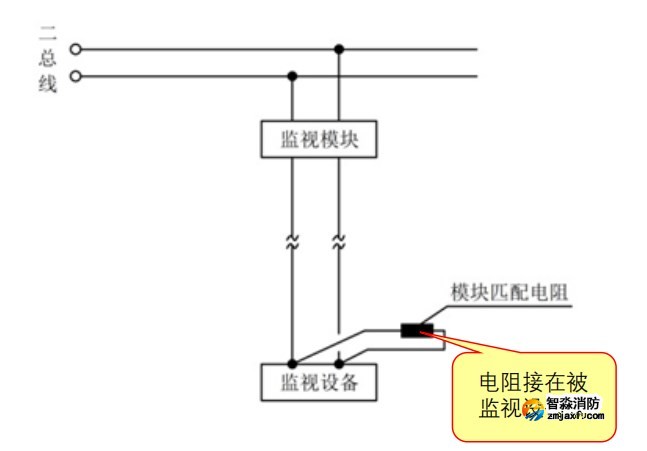

2．正確做法

圖示2

三、應對措施及防治指南

1．模塊上加的電阻是終端電阻，需要直接把電阻安裝于被監視設備的端子處，以便及時檢測線路是否處于通斷狀態；

2．模塊的終端部件應靠近連接部件安裝，用于檢測模塊與連接部件連線的短路、斷路狀態。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《火災自動報警系統施工及驗收標準》(GB 50166-2019)

第3.3.17條  模塊或模塊箱的安裝應符合下列規定：

第4款 模塊的終端部件應靠近連接部件安裝；
