一、結構特征與工作原理

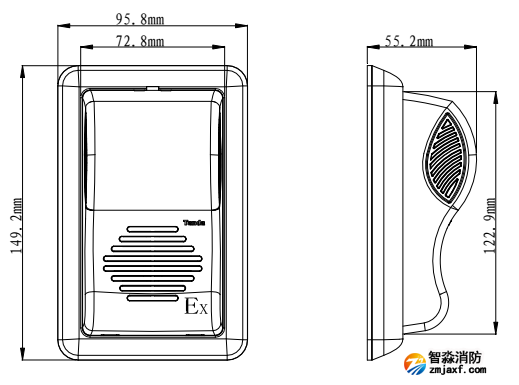

1、聲光警報器外形示意圖如圖11-24所示(尺寸單位mm)。

2、工作原理

聲光警報器在安全柵箱輸出7V低電壓時不工作，當安全柵箱輸出電壓達到24V時，聲光警報器開始工作，內置單片機電路控制燈周期性閃爍，同時控制蜂鳴器由小變大開始發出火警聲音，***終達到穩定；

二、安裝與布線

警告：安裝設備之前，請切斷回路的電源并確認底殼已安裝牢靠。

1、安裝前應首先檢查外殼是否完好無損，標識是否齊全。

2、聲光警報器端子示意圖如圖11-25所示，聲光警報器安裝示意圖如圖11-26所示。接線說明如下：

D1，D2：電源輸入線（無極性）。

Z1，Z2：不用。

泰和安TX6302防爆型火災聲光警報器底座端子圖

泰和安TX6302防爆型火災聲光警報器安裝圖

3、布線要求：

安全柵至本安型聲光警報器間的電纜應選用截面積≥1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.2mH。為避免接線混亂，應采用不同顏色的線進行區別；接線與聲光警報器底座端子連接處應做密封處理（無裸露銅線）。

本安線纜長度計算方法詳見本說明書中“JTYB-GF-TX6102點型光電感煙火災探測器”的布線要求。

4、接線說明：

接線方式如圖11-27所示。

泰和安TX6302防爆型火災聲光警報器接線圖

注：每個TX6411齊納式安全柵箱***多可配接1只TX6302火災聲光警報器

三、使用與操作

聲光警報器與TX3411齊納式安全柵箱里面的TX6400齊納式安全柵3、4端子無極性二線制連接，TX3411齊納式安全柵箱包含TX6401齊納式安全柵和TX3208輸入輸出模塊，TX3411齊納式安全柵箱后面只接一個聲光警報器。
